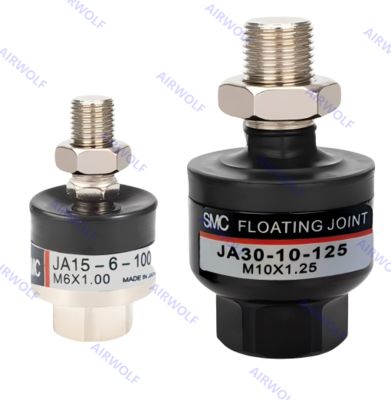

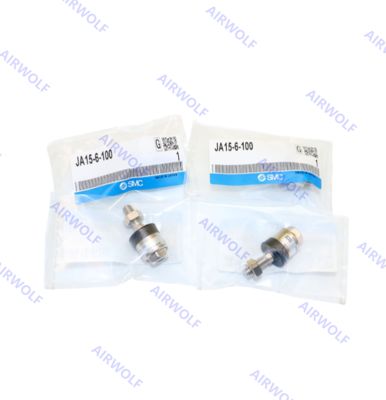

Khớp nối nổi tiêu chuẩn SMC cho xi lanh khí nén và thủy lực JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125

Khớp nổi tiêu chuẩn SMC cho xi lanh khí nén và thủy lực JA6-3-050 JA63-18-150
JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125 JA100-26-150
JA30-10-125 JA125-27-200 JA32-10-100 JA140-30-150 JA40-12-125 JA160-33-200
JA40-12-150 JA160- 36-150 JA40-12-175 JA160-36-200 JA40-14-125 JA180-40-150-X530
JA40-14-150 JA180-40-200- X530 JA63-16-150 JA180-42-150 JA63-16-200

Khớp nổi có thể hấp thụ bất kỳ "trung tâm" hoặc "mất độ chính xác song song" giữa xi lanh và cơ thể điều khiển.

1. Để vặn các sợi nam của thanh vào các sợi nữ của ổ cắm hoặc vỏ, hãy đảm bảo rằng nó không đáy.
Nếu khớp nổi được sử dụng với đáy thanh của nó, stud sẽ không thể nổi, gây ra thiệt hại. Đối với độ sâu vít của các sợi nữ, hãy tham khảo kích thước. Theo quy định, sau khi đáy que ra, quay lại 1 đến 2 tums.
2. Vỏ bụi có thể tuân thủ stud. Trong trường hợp này, di chuyển nắp bụi ở cổ của stud bằng ngón tay hoặc vặn vượn hơi trái hoặc phải để phá vỡ trong nắp bụi trước khi sử dụng. Ngoài ra, khi vặn stud và ổ cắm hoặc vỏ vào cơ thể được điều khiển, vít vào các bộ phận như vậy với lớp phủ bụi được loại bỏ. Khi vặn trong các phần như vậy mà không loại bỏ lớp phủ bụi, điều này có thể gây ra thiệt hại cho lớp phủ bụi.
3. Để sử dụng một khớp nổi để kết nối thanh xi lanh với thân máy điều khiển, bảo vệ nó tại chỗ bằng cách áp dụng một mô -men xoắn phù hợp với kích thước luồng. Ngoài ra, nếu có nguy cơ nới lỏng trong quá trình hoạt động, hãy thực hiện các biện pháp để tránh nới lỏng, chẳng hạn như sử dụng chân khóa hoặc chất kết dính sợi.
Trong trường hợp phần được kết nối trở nên lỏng lẻo, cơ thể điều khiển có thể mất kiểm soát hoặc rơi ra, dẫn đến thiệt hại thiết bị hoặc thương tích cho nhân viên.
4. Sản phẩm này không phải là một khớp quay. Vì vậy, sản phẩm không thể được sử dụng cho các ứng dụng hoạt động xoay hoặc xoay.
5. Hãy chắc chắn sử dụng cơ chế đệm của xi lanh hoặc cơ chế đệm, chẳng hạn như bộ hấp thụ sốc để không có lực tác động nào được áp dụng cho khớp nổi khi dừng cơ thể điều khiển. Nếu không có cơ chế đệm, một lực tác động quá mức được tạo ra.
Kết quả là, lực nén kéo của ioint mav nổi vượt quá mức tối đa của nó

Cách đặt hàng:

Mã đặt hàng:

Biểu dữ liệu:

Kích thước:
