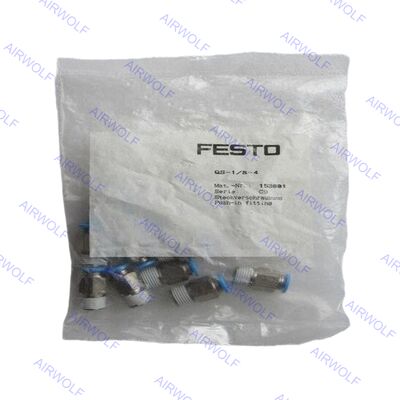

Name: QS-1/8-4 QS-1/8-4-100 QS-1/8-6 QS-1/8-6-100 Đầu nối Festo dòng QS
Brand: Airwolf Automation
SKU: QS-1/8-4, QS-1/8-4-100, QS-1/8-6, QS-1/8-6-100
Price: 1 USD
Availability: InStock

Nhà Sản phẩm Phụ kiện ống khí nén

QS-1/8-4 QS-1/8-4-100 QS-1/8-6 QS-1/8-6-100 Đầu nối Festo dòng QS

QS-1/8-4 QS-1/8-4-100 QS-1/8-6 QS-1/8-6-100 Festo QS Series Push-in Fitting

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Đức, Trung Quốc
Hàng hiệu:	Festo, AIRWOLF or OEM
Số mô hình:	QS-1/8-4, QS-1/8-4-100, QS-1/8-6, QS-1/8-6-100

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 mảnh
Giá bán:	0-1USD
chi tiết đóng gói:	Hộp, Thùng, Pallet, Túi Nhựa
Thời gian giao hàng:	1-7 ngày làm việc
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, Paypal
Khả năng cung cấp:	5000 chiếc mỗi tuần

Tiếp xúc

Chi tiết sản phẩm

Mã mặt hàng:	QS-1/8-4, QS-1/8-4-100, QS-1/8-6, QS-1/8-6-100	Vật liệu nhà ở:	Nhôm anodised, đồng thau mạ niken, PBT
Vật liệu làm kín ống:	NBR	Áp suất vận hành:	-0,95~14bar(Nước: tối đa 0,6 MPa ở tối đa 50°C)
Phạm vi nhiệt độ làm việc:	-10~+80℃	Kết nối khí nén, cổng 1:	R1/8
Kết nối khí nén, cổng 2:	Ống OD: 4mm, 6mm	Phương tiện làm việc:	Khí nén đạt tiêu chuẩn ISO 8573-1:2010 [7:-:-], Nước (lỏng, không có đá)
Làm nổi bật:	Festo QS Series thiết bị đẩy vào , Các phụ kiện ống khí nén với bảo hành , Đầu nối khí nén QS-1/8-4

QS-1/8-4 QS-1/8-4-100 QS-1/8-6 QS-1/8-6-100 Đầu nối đẩy Festo dòng QS

Đầu nối đẩy Festo dòng QS được thiết kế để lắp ráp hệ thống khí nén nhanh chóng và đơn giản. Công nghệ đẩy vào trực quan cho phép kết nối ống chắc chắn, không cần dụng cụ chỉ trong vài giây, giảm đáng kể thời gian lắp đặt và bảo trì. Cơ chế vòng giữ nhấn và nhả đơn giản cho phép ngắt kết nối ống nhanh chóng để cấu hình lại dễ dàng. Thiết kế thân thiện với người dùng này giảm thiểu lỗi và chi phí nhân công, làm cho nó trở thành lựa chọn lý tưởng để tối ưu hóa sản xuất, tạo mẫu và sửa đổi hệ thống khi hiệu quả là yếu tố quan trọng.

Mã đặt hàng:

Mã mặt hàng	Kết nối cổng 1	Kết nối cổng 2	Mã bộ phận.	Số lượng đóng gói
QS-1/8-4	Ren ngoài R1/8	Đường kính ống: 4 mm	153001	10
QS-1/8-4-100	Ren ngoài R1/8	Đường kính ống: 4 mm	130674	100
QS-1/8-6	Ren ngoài R1/8	Đường kính ống: 6 mm	153002	10
QS-1/8-6-100	Ren ngoài R1/8	Đường kính ống: 6 mm	130675	100

Bảng dữ liệu:

Dữ liệu kỹ thuật chung – Ren ngoài Metric và G
Kết nối khí nén, cổng 1	Ren ngoài M5	Ren ngoài G1/8	Ren ngoài G1/4	Ren ngoài G3/8	Ren ngoài G1/2	Ren ngoài G3/4
Thiết kế	Nguyên lý đẩy-kéo
Vị trí lắp đặt	tùy chọn
Loại gioăng trên đầu nối ren	Vòng đệm
Mô-men xoắn danh định	1,2 Nm	5,4 Nm	9 Nm	15,5 Nm	26 Nm	20 Nm
Dung sai cho mô-men xoắn siết danh định	± 20%
Kích thước danh định	1,8 ... 2,4 mm	2,6 ... 6 mm	3,1 ... 8,5 mm	4,2 ... 11 mm	6,4 ... 13 mm	20 mm
Độ sâu lắp ống 1)	14,9 ... 17 mm	14,9 ... 20,7 mm	17 ... 23,4 mm	18,1 ... 24,8 mm	23,3 ... 24,8 mm	27,54 mm
Trọng lượng sản phẩm	8 ... 13 g	7,7 ... 31 g	13 ... 48 g	20 ... 97 g	33 ... 158 g	91,2 g

1) Độ sâu lắp ống được chỉ định là giá trị tham khảo và có thể thay đổi một chút tùy thuộc vào loại ống.

Dữ liệu kỹ thuật chung – Ren ngoài R
Kết nối khí nén, cổng 1	Ren ngoài R1/8	Ren ngoài R1/4	Ren ngoài R3/8	Ren ngoài R1/2
Thiết kế	Nguyên lý đẩy-kéo
Vị trí lắp đặt	tùy chọn
Loại gioăng trên đầu nối ren	Lớp phủ
Kích thước danh định	2,4 ... 6 mm	2,8 ... 8,5 mm	4,2 ... 11 mm	6,3 ... 13 mm
Độ sâu lắp ống ¹)	11,6 ... 20,7 mm	11,9 ... 23,4 mm	17 ... 24,8 mm	20,2 ... 24,8 mm

1) Độ sâu lắp ống được chỉ định là giá trị tham khảo và có thể thay đổi một chút tùy thuộc vào loại ống.

Dữ liệu kỹ thuật chung – Ren trong G
Kết nối khí nén, cổng 1	Ren trong G1/8	Ren trong G1/4	Ren trong G3/8	Ren trong G1/2
Thiết kế	Nguyên lý đẩy-kéo
Vị trí lắp đặt	tùy chọn
Loại gioăng trên đầu nối ren	Lớp phủ
Kích thước danh định	2,8 ... 7 mm	3 ... 11 mm	5 ... 11 mm	11 ... 15 mm

Dữ liệu kỹ thuật chung – Ống đẩy
Kết nối khí nén, cổng 1	Ống đẩy Ø 4 mm	Ống đẩy Ø 6 mm	Ống đẩy Ø 8 mm	Ống đẩy Ø 10 mm	Ống đẩy Ø 12 mm	Ống đẩy Ø 16 mm
Thiết kế	Nguyên lý đẩy-kéo
Vị trí lắp đặt	tùy chọn
Kích thước danh định	2,5 mm	2,3 ... 4 mm	2,3 ... 6 mm	3,8 ... 7,5 mm	3,7 ... 9 mm	7,8 ... 11 mm

Kết nối khí nén, cổng 1	Dành cho ống có đường kính ngoài 4 mm	Dành cho ống có đường kính ngoài 6 mm	Dành cho ống có đường kính ngoài 8 mm	Dành cho ống có đường kính ngoài 10 mm	Dành cho ống có đường kính ngoài 12 mm	Dành cho ống có đường kính ngoài 16 mm
Thiết kế	Nguyên lý đẩy-kéo
Vị trí lắp đặt	tùy chọn
Loại gioăng trên đầu nối ren	—					Lớp phủ
Kích thước danh định	2,8mm	2,8...4,3mm	2,8...7mm	4,3...9mm	6,2...11mm	13mm

Kết nối khí nén, cổng 2	Dành cho ống có đường kính ngoài 4 mm	Dành cho ống có đường kính ngoài 6 mm	Dành cho ống có đường kính ngoài 8 mm	Dành cho ống có đường kính ngoài 10 mm	Dành cho ống có đường kính ngoài 12 mm	Dành cho ống có đường kính ngoài 16 mm	Dành cho ống có đường kính ngoài 22 mm
Độ sâu lắp ống 1)	14,9 mm	17 mm	18,2 mm	20,7 mm	23,3 mm	24,8 mm	27,54 mm

1) Độ sâu lắp ống được chỉ định là giá trị tham khảo và có thể thay đổi một chút tùy thuộc vào loại ống.

Điều kiện vận hành và môi trường:

Áp suất vận hành toàn dải nhiệt độ	-0,95 ... 6 bar
Áp suất vận hành phụ thuộc nhiệt độ	-0,95 ... 14 bar
Lưu ý về áp suất vận hành	Nước: tối đa. 0,6 MPa ở tối đa 50°C
Môi chất vận hành	Khí nén theo ISO 8573-1:2010 [7:-:-] Nước (lỏng, không đóng băng)
Lưu ý về môi chất vận hành và môi chất điều khiển	Có thể vận hành có bôi trơn Nước: Ren G chỉ có thể sử dụng với loại gioăng OL làm phụ kiện bổ sung
Nhiệt độ môi trường	-10 ... 80°C
Lớp chống ăn mòn CRC 1)	1 - Ứng suất ăn mòn thấp
Phân loại hàng hải	Xem chứng nhận

1) Thông tin thêm tại www.festo.com/x/topic/kbk

Vật liệu:

Vật liệu vỏ	Nhôm anod hóa, Đồng thau, mạ niken, PBT
Vật liệu vòng nhả	POM
Màu sắc vòng nhả	Xanh lam
Vật liệu gioăng ống	NBR
Vật liệu bộ phận kẹp ống	Thép không gỉ hợp kim cao
Lưu ý về vật liệu	Tuân thủ RoHS
Vật liệu đai ốc	Đồng thau mạ niken
Vật liệu bu lông rỗng	Đồng thau mạ niken
Khả năng phù hợp với phòng sạch, đo theo ISO 1464414 1)	Cấp 4 theo ISO 14644-1. Bộ phận được lắp đặt tĩnh, không thể đánh giá có ý nghĩa theo ISO 14644-1

1) Đối với ống đẩy QSH và nút bịt QSC-...H, không thể đánh giá có ý nghĩa theo ISO 14644-1 (các bộ phận được lắp đặt tĩnh)

Kích thước:

QS-1/8-4 QS-1/8-4-100 QS-1/8-6 QS-1/8-6-100 Đầu nối Festo dòng QS
