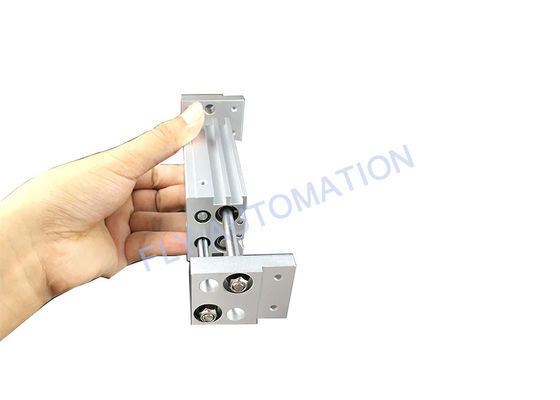

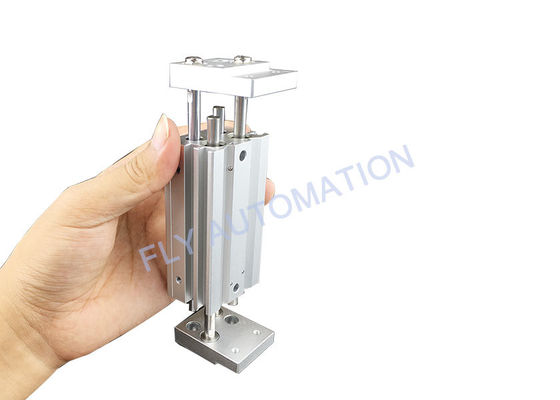

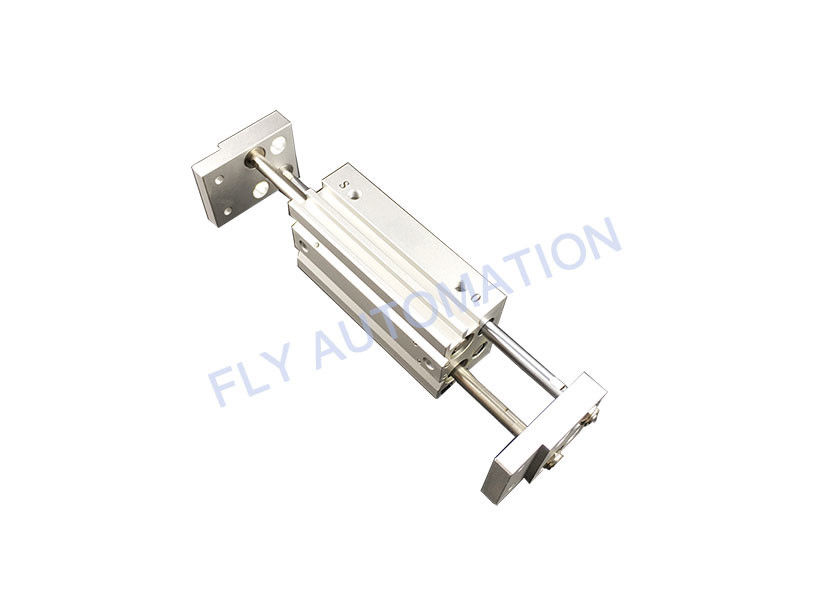

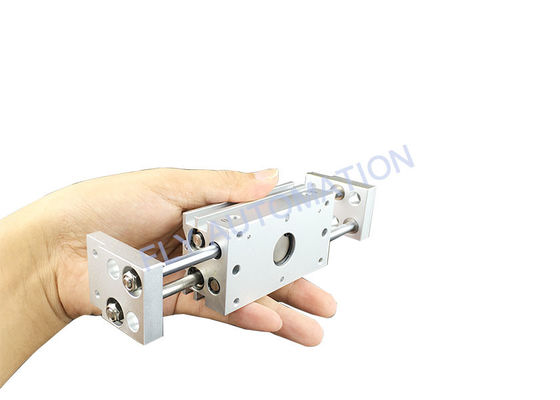

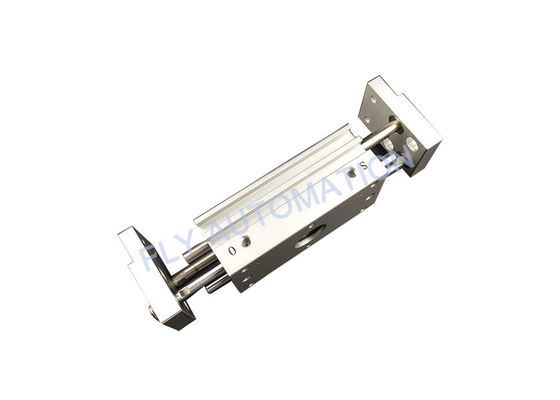

MHL2-10D2 Bộ kẹp khí loại song song Xy lanh khí SMC loại rộng

Nét dài

1.Một đơn vị có thể xử lý phôi với các đường kính khác nhau.
2. Một lượng lớn lực kẹp được cung cấp thông qua việc sử dụng cơ chế piston kết dính, trong khi vẫn giữ được thiết kế nhỏ gọn.
3. Vòng biresin ngâm tẩm dầu loại hai đầu có bệ đỡ bằng kim loại được sử dụng cho tất cả các trục.
4. Cơ chế chống bụi tích hợp Một mức định dạng tự do cao
5. tự động chuyển đổi có thể lắp

Điểm nắm bắt
Khoảng cách điểm kẹp phôi phải nằm trong phạm vi lực kẹp được đưa ra cho mỗi áp suất trong biểu đồ lực kẹp hiệu quả bên dưới.
được vận hành với điểm kẹp phôi vượt quá các cam được chỉ định, tải trọng sẽ tác dụng lên các ngón tay hoặc thanh dẫn hướng sẽ bị mất cân bằng quá mức.
Do đó, các ngón tay có thể bị lỏng ra và ảnh hưởng xấu đến tuổi thọ của thiết bị.

Lực bám hiệu quả
Biểu thị lực nắm hiệu quả. Lực nắm trong bảng biểu thị lực nắm của một ngón tay trỏ khi tất cả các ngón tay và phụ kiện tiếp xúc với sản phẩm. F = một lực đẩy ngón tay.

Cách gắn phần đính kèm vào ngón tay
(1) Đảm bảo rằng thanh piston được rút lại để không tạo lực căng quá mức lên thanh piston trong khi phần đính kèm đang được gắn vào ngón tay.
(2) Không làm xước hoặc làm móp phần trượt của cần piston.Hư hỏng vòng bi hoặc vòng đệm có thể gây ra rò rỉ không khí hoặc hoạt động bị lỗi.
(3) Tham khảo bảng dưới đây để biết mômen siết thích hợp trên bu lông được sử dụng để cố định chốt vào ngón tay.

Chân đế lắp công tắc tự động: Biện pháp phòng ngừa
Khi công tắc tự động được đặt trên mặt lắp như hình dưới đây, hãy để khoảng trống ít nhất là 2 mm trên tấm lắp vì công tắc tự động được chế tạo từ mép kẹp.

Cảnh báo
Nếu một phôi được móc vào phần đính kèm, hãy đảm bảo rằng tác động quá mức sẽ không được tạo ra khi bắt đầu và kết thúc chuyển động.
Việc không tuân theo biện pháp phòng ngừa này có thể dẫn đến dịch chuyển hoặc làm rơi phôi, điều này có thể gây nguy hiểm.

Một bộ phận có thể xử lý phôi với nhiều đường kính khác nhau.
Một lượng lớn lực kẹp được cung cấp thông qua việc sử dụng cơ chế piston đôi, trong khi vẫn giữ được thiết kế nhỏ gọn.
Vòng bi nhựa ngâm tẩm dầu loại hai đầu với lớp nền kim loại được sử dụng cho tất cả các trục.
Các ngón tay được đồng bộ hóa bởi một cơ cấu giá đỡ và bánh răng.
Tích hợp cơ chế chống bụi.
Một mức độ tự do cao để lắp đặt.
Có khả năng tự động chuyển đổi.
