Name: Đầu nối vách ngăn đẩy vào dòng Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS
Brand: Airwolf Automation
SKU: QSS-8, QSS-8-50, QSS-10, QSS-10-50
Price: 1 USD
Availability: InStock

Nhà Sản phẩm Phụ kiện ống khí nén

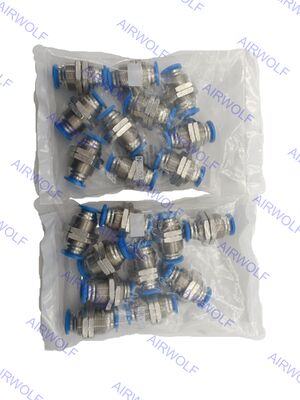

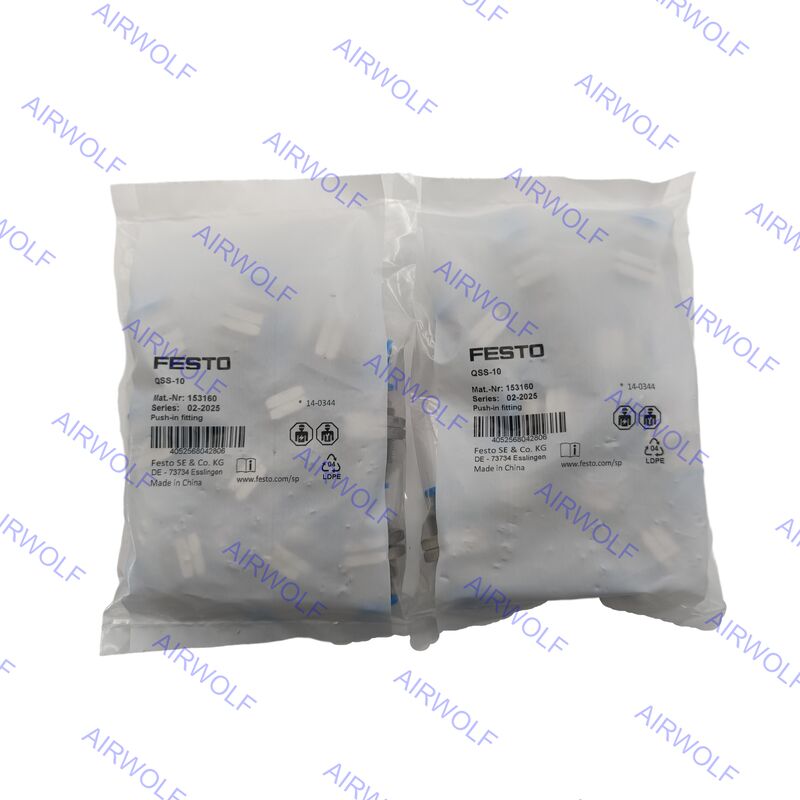

Đầu nối vách ngăn đẩy vào dòng Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS

Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS Series Push-in bulkhead connector

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Đức, Trung Quốc
Hàng hiệu:	Festo, AIRWOLF or OEM
Số mô hình:	QSS-8, QSS-8-50, QSS-10, QSS-10-50

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 mảnh
Giá bán:	0-1USD
chi tiết đóng gói:	Hộp, Thùng, Pallet, Túi Nhựa
Thời gian giao hàng:	1-7 ngày làm việc
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, Paypal
Khả năng cung cấp:	5000 chiếc mỗi tuần

Tiếp xúc

Chi tiết sản phẩm

Mã mặt hàng:	QSS-8, QSS-8-50, QSS-10, QSS-10-50	Vật liệu nhà ở:	Nhôm anodised, đồng thau mạ niken, PBT
Vật liệu làm kín ống:	NBR	Áp suất vận hành:	-0,95~14bar(Nước: tối đa 0,6 MPa ở tối đa 50°C)
Phạm vi nhiệt độ làm việc:	-10~+80oC	Kết nối khí nén, cổng 1:	Ống OD: 8mm, 10mm
Kết nối khí nén, cổng 2:	Ống OD: 8mm, 10mm	Phương tiện làm việc:	Khí nén đạt tiêu chuẩn ISO 8573-1:2010 [7:-:-], Nước (lỏng, không có đá)
Làm nổi bật:	Festo QSS thổi vào thiết bị khí nén , Thiết bị ống dòng QSS với bảo hành , Phương tiện đẩy khí cho Festo QSS

Đầu nối vách ngăn đẩy vào dòng Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS

Được thiết kế để mang lại hiệu suất mạnh mẽ, dòng QSS hoạt động trong phạm vi nhiệt độ rộng từ -10°C đến +80°C. Nó xử lý phạm vi áp suất vận hành rộng, thường từ chân không -0,095 MPa (-0,95 bar) đến 0,6 MPa (6 bar) trên toàn bộ phổ nhiệt độ, với mức áp suất tối đa lên tới 14 bar trong các điều kiện cụ thể. Các phụ kiện được thiết kế để sử dụng với khí nén (theo ISO 8573-1:2010) và nước, đồng thời hỗ trợ đầy đủ hoạt động bôi trơn. Lợi ích chính là cơ chế lắp đặt đẩy vào, cho phép kết nối nhanh chóng, dễ dàng mà không cần keo bịt kín vì khớp nối có cơ chế bịt kín tích hợp. Đối với những môi trường nhạy cảm, nhiều model tuân thủ RoHS và đáp ứng tiêu chuẩn phòng sạch Loại 4 theo ISO 14644-1.

Mã đặt hàng:

Mã mặt hàng	Cổng kết nối1	Kết nối cổng2	Phần số.	Số lượng đóng gói
QSS-8	Ống OD: 8 mm	Ống OD: 8 mm	153159	10
QSS-8-50	Ống OD: 8 mm	Ống OD: 8 mm	130790	50
QSS-10	Ống OD: 10 mm	Ống OD: 10 mm	153160	10
QSS-10-50	Ống OD: 10 mm	Ống OD: 10 mm	130791	50

Bảng dữ liệu:

Thông số kỹ thuật chung – Ren đực hệ mét và G
Kết nối khí nén, cổng 1	Chủ đề nam M5	Ren nam G1/8	Ren nam G1/4	Ren nam G3/8	Ren nam G1/2	Ren nam G3/4
Thiết kế	Nguyên lý kéo đẩy
vị trí lắp đặt	không bắt buộc
Loại con dấu trên phích cắm có vít	Vòng đệm
mô-men xoắn danh nghĩa	1,2 Nm	5,4 Nm	9 Nm	15,5 Nm	26 Nm	20 Nm
Dung sai cho mô-men xoắn siết chặt danh nghĩa	± 20%
Kích thước danh nghĩa	1,8 ... 2,4 mm	2,6 ... 6 mm	3,1 ... 8,5mm	4,2 ... 11mm	6,4 ... 13 mm	20 mm
Độ sâu chèn ống 1)	14,9 ... 17mm	14,9 ... 20,7 mm	17 ... 23,4 mm	18,1 ... 24,8 mm	23,3 ... 24,8mm	27,54 mm
Trọng lượng sản phẩm	8 ... 13g	7,7 ... 31 g	13 ... 48 g	20 ... 97 gam	33 ... 158 gam	91,2 gam

1) Độ sâu chèn ống được chỉ định là giá trị tham chiếu và có thể thay đổi đôi chút tùy thuộc vào loại.

Thông số kỹ thuật chung – Ren R nam
Kết nối khí nén, cổng 1	Ren nam R1/8	Ren nam R1/4	Ren nam R3/8	Ren nam R1/2
Thiết kế	Nguyên lý kéo đẩy
vị trí lắp đặt	không bắt buộc
Loại con dấu trên phích cắm có vít	Lớp phủ
Kích thước danh nghĩa	2,4 ... 6 mm	2,8 ... 8,5 mm	4,2 ... 11mm	6,3 ... 13 mm
Độ sâu chèn ống ¹)	11,6 ... 20,7 mm	11,9 ... 23,4 mm	17 ... 24,8 mm	20,2 ... 24,8 mm

1) Độ sâu chèn ống được chỉ định là giá trị tham chiếu và có thể thay đổi đôi chút tùy thuộc vào loại.

Thông số kỹ thuật chung – Ren G cái
Kết nối khí nén, cổng 1	Ren cái G1/8	Ren cái G1/4	Ren cái G3/8	Ren cái G1/2
Thiết kế	Nguyên lý kéo đẩy
vị trí lắp đặt	không bắt buộc
Loại con dấu trên phích cắm có vít	Lớp phủ
Kích thước danh nghĩa	2,8 ... 7 mm	3 ... 11mm	5 ... 11mm	11 ... 15mm

Thông số kỹ thuật chung – Tay áo dạng đẩy
Kết nối khí nén, cổng 1	Tay áo đẩy vào Ø 4 mm	Tay áo dạng đẩy Ø 6 mm	Tay áo dạng đẩy Ø 8 mm	Tay áo dạng đẩy Ø 10 mm	Tay áo dạng đẩy Ø 12 mm	Tay áo dạng đẩy Ø 16 mm
Thiết kế	Nguyên lý kéo đẩy
vị trí lắp đặt	không bắt buộc
Kích thước danh nghĩa	2,5 mm	2,3 ... 4 mm	2,3 ... 6 mm	3,8 ... 7,5 mm	3,7 ... 9mm	7,8 ... 11mm

Kết nối khí nén, cổng 1	Đối với ống có đường kính ngoài 4 mm	Đối với ống có đường kính ngoài 6 mm	Đối với ống có đường kính ngoài 8 mm	Đối với ống có đường kính ngoài 10 mm	Đối với ống có đường kính ngoài 12 mm	Đối với ống có đường kính ngoài 16 mm
Thiết kế	Nguyên lý kéo đẩy
vị trí lắp đặt	không bắt buộc
Loại con dấu trên phích cắm có vít	—					Lớp phủ
Kích thước danh nghĩa	2,8mm	2,8...4,3mm	2,8...7mm	4.3...9mm	6.2...11mm	13mm

Kết nối khí nén, cổng 2	Đối với ống có đường kính ngoài 4 mm	Đối với ống có đường kính ngoài 6 mm	Đối với ống có đường kính ngoài 8 mm	Đối với ống có đường kính ngoài 10mm	Đối với ống có đường kính ngoài 12 mm	Đối với ống có đường kính ngoài 16 mm	Đối với ống có đường kính ngoài 22 mm
Độ sâu chèn ống 1)	14,9mm	17mm	18,2 mm	20,7mm	23,3 mm	24,8 mm	27,54 mm

1) Độ sâu chèn ống được chỉ định là giá trị tham chiếu và có thể thay đổi đôi chút tùy thuộc vào loại.

Điều kiện vận hành và môi trường:

Phạm vi nhiệt độ hoàn chỉnh của áp suất vận hành	-0,95...6 thanh
Áp suất vận hành phụ thuộc vào nhiệt độ	-0,95 ... 14 thanh
Lưu ý về áp suất vận hành	Nước: tối đa. Tối đa 0,6 MPa. 50°C
Phương tiện vận hành	Khí nén đạt tiêu chuẩn ISO 8573-1:2010 [7:-:-] Nước (lỏng, không có đá)
Lưu ý về phương tiện vận hành và thí điểm	Có thể vận hành bôi trơn Nước: Chỉ có ren G với vòng đệm loại OL làm phụ kiện bổ sung
Nhiệt độ môi trường xung quanh	-10 ... 80°C
Lớp chống ăn mòn CRC 1)	1 - Ứng suất ăn mòn thấp
Phân loại hàng hải	Xem chứng chỉ

1) Thông tin thêm www.festo.com/x/topic/kbk

Nguyên vật liệu:

Nhà ở vật liệu	Nhôm anodised, đồng thau, mạ niken, PBT
Vòng nhả vật liệu	POM
Màu sắc của vòng phát hành	Màu xanh da trời
Con dấu ống vật liệu	NBR
Thành phần kẹp ống vật liệu	Thép không gỉ hợp kim cao
Lưu ý về chất liệu	Tuân thủ RoHS
đai ốc vật liệu	Đồng thau mạ niken
Vật liệu bu lông rỗng	Đồng thau mạ niken
Sự phù hợp của phòng sạch, được đo theo ISO 1464414 1)	Loại 4 theo ISO 14644-1Phần tử được cài đặt tĩnh, không thể đánh giá có ý nghĩa theo ISO 14644-1

1) Đối với ống bọc đẩy QSH và nút chặn QSC-...H, không thể đánh giá có ý nghĩa theo ISO 14644-1 (các bộ phận được lắp đặt tĩnh)

Kích thước:

Đầu nối vách ngăn đẩy vào dòng Festo QSS-8 QSS-8-50 QSS-10 QSS-10-50 QSS

Tiêu chuẩn chất lượng:

Công ty cung cấp các sản phẩm là sản phẩm chính hãng mới, không có sản phẩm cũ và hàng tân trang, hoặc để lại mười khoản bồi thường và trả lại toàn bộ số tiền, nhưng người mua do lỗi mẫu mã của chúng tôi không chịu trách nhiệm trả lại, một sản phẩm khác của công ty bán được hưởng một năm kể từ ngày đảm bảo chất lượng giao hàng, theo tiêu chuẩn chất lượng ban đầu, trong quá trình bảo hành với các vấn đề về sản phẩm, cần kiểm tra xác nhận của nhà sản xuất, nhà cung cấp để giải quyết, phía cầu do bảo quản, sử dụng, bảo trì kém do nguyên nhân sản phẩm có chất lượng thấp hơn và không gây ra sự phản đối.

Mẫu:

Bạn có thể gửi mẫu để tùy chỉnh sản phẩm, chúng tôi có nhiều kỹ sư có thể trợ giúp; Nếu bạn muốn một sản phẩm của tôi, nhưng bạn không chắc đó có phải là thứ mình muốn hay không, vì vậy bạn có thể yêu cầu một mẫu từ tôi, nó sẽ miễn phí.

Dịch vụ sau bán hàng:

Chúng tôi có thể cung cấp một loạt dịch vụ sau bán hàng, chẳng hạn như giới thiệu sản phẩm, lắp đặt, gỡ lỗi, hỗ trợ kỹ thuật, v.v.

Lợi thế cạnh tranh:

Tính năng sản phẩm của chúng tôi:	Dịch vụ của chúng tôi đảm bảo:
1) Giá cả cạnh tranh	1) Trả lời nhanh chóng (Trả lời trong 24 giờ)
2) Chất lượng tốt	2) Mẫu miễn phí (Khách hàng thanh toán chi phí giao hàng)
3) Bao bì chuyên nghiệp	4) Bảo hành 1 năm
4) Sản xuất theo hướng dẫn của Khách hàng	5) Hình ảnh/video có sẵn trong quá trình sản xuất.
5) Không có lô hàng chậm trễ	6) Kiểm tra tải và gửi ảnh tải trước khi giao hàng.
