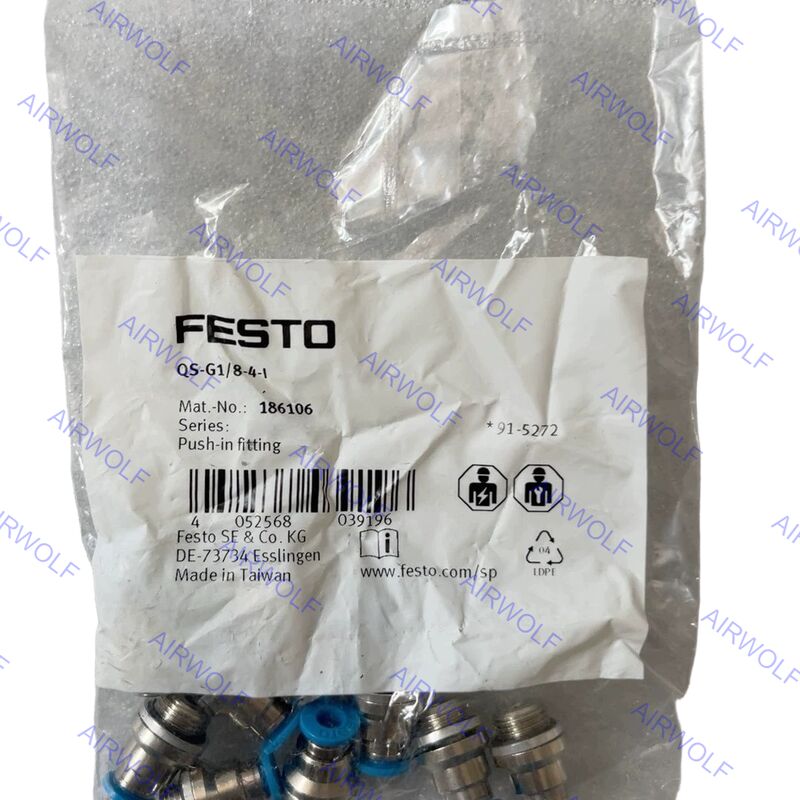

Name: Festo QS-G3/4-22 QS-1/8-4-I QS-1/8-4-I-100 QS-1/8-6-I QS-1/8-6-I QS Series
Brand: Airwolf Automation
SKU: QS-G3/4-22, QS-1/8-4-I, QS-1/8-4-I-100, QS-1/8-6-I, QS-1/8-6-I-100
Price: 1 USD
Availability: InStock

Nhà Sản phẩm Phụ kiện ống khí nén

Festo QS-G3/4-22 QS-1/8-4-I QS-1/8-4-I-100 QS-1/8-6-I QS-1/8-6-I QS Series

Festo QS-G3/4-22 QS-1/8-4-I QS-1/8-4-I-100 QS-1/8-6-I QS-1/8-6-I-100 QS Series Push-in Fitting

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Đức, Trung Quốc
Hàng hiệu:	Festo, AIRWOLF or OEM
Số mô hình:	QS-G3/4-22, QS-1/8-4-I, QS-1/8-4-I-100, QS-1/8-6-I, QS-1/8-6-I-100

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 mảnh
Giá bán:	0-1USD
chi tiết đóng gói:	Hộp, Thùng, Pallet, Túi Nhựa
Thời gian giao hàng:	1-7 ngày làm việc
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, Paypal
Khả năng cung cấp:	5000 chiếc mỗi tuần

Tiếp xúc

Chi tiết sản phẩm

Mã mặt hàng:	QS-G3/4-22, QS-1/8-4-I, QS-1/8-4-I-100, QS-1/8-6-I, QS-1/8-6-I-100	Vật liệu nhà ở:	Nhôm anodised, đồng thau mạ niken, PBT
Vật liệu làm kín ống:	NBR	Áp suất vận hành:	-0,95~14bar(Nước: tối đa 0,6 MPa ở tối đa 50°C)
Phạm vi nhiệt độ làm việc:	-10~+80℃	Kết nối khí nén, cổng 1:	R1/8, R3/4
Kết nối khí nén, cổng 2:	Ống OD: 4mm, 6mm, 22mm	Phương tiện làm việc:	Khí nén đạt tiêu chuẩn ISO 8573-1:2010 [7:-:-], Nước (lỏng, không có đá)
Làm nổi bật:	Festo QS Series pneumatic push-in fit , Bộ kết nối ống khí QS-G3/4-22 , QS-1/8-4-I thắt vào gắn với bảo hành

Festo QS-G3/4-22 QS-1/8-4-I QS-1/8-4-I-100 QS-1/8-6-I QS-1/8-6-I QS Series

Festo QS Series Push-in Fitting được thiết kế cho tốc độ và sự đơn giản vô song trong lắp ráp hệ thống khí nén.kết nối ống không công cụ trong giây, giảm đáng kể thời gian lắp đặt và bảo trì. Cơ chế cổ áo nhấn và thả đơn giản cho phép ngắt kết nối ống nhanh chóng để dễ dàng cấu hình lại.Thiết kế dễ sử dụng này giảm thiểu lỗi và chi phí lao động, làm cho nó trở thành sự lựa chọn lý tưởng để hợp lý hóa sản xuất, tạo nguyên mẫu và sửa đổi hệ thống khi hiệu quả là rất quan trọng.

Mã đơn hàng:

Mã mục	Kết nối cảng1	Kết nối cổng2	Phần không.	Số lượng đóng gói
QS-G3/4-22	Dây nam G3/4	OD ống: 22 mm	8040613	1
QS-1/8-4-I	Dây nam R1/8	OD ống: 4 mm	153012	10
QS-1/8-4-I-100	Dây nam R1/8	OD ống: 4 mm	133191	100
QS-1/8-6-I	Dây nam R1/8	OD ống: 6 mm	153013	10
QS-1/8-6-I-100	Dây nam R1/8	OD ống: 6 mm	133186	100

Bảng dữ liệu:

Dữ liệu kỹ thuật tổng quát
Kết nối khí nén, cổng 1	Dây đực M5	Sợi nam G1/8	Dây nam G1/4	Dây nam G3/8	Dây nam G1/2	Dây nam G3/4
Thiết kế	Nguyên tắc đẩy kéo
Vị trí gắn	tùy chọn
Loại niêm phong trên nút vít	Nhẫn niêm phong
Động lực danh nghĩa	1.2 Nm	5.4 Nm	9 Nm	15.5 Nm	26 Nm	20 Nm
Độ khoan cho mô-men xoắn co rút danh nghĩa	± 20%
Kích thước danh nghĩa	1.8... 2,4 mm	2.6... 6 mm	3.1... 8,5 mm	4.2... 11 mm	6.4... 13 mm	20 mm
Độ sâu chèn ống 1)	14.9... 17 mm	14.9... 20,7 mm	17... 23,4 mm	18.1... 24,8 mm	23.3... 24,8 mm	27.54 mm
Trọng lượng sản phẩm	8... 13 g	7.7... 31g	13... 48 g	20... 97 g	33... 158 g	91.2 g

1) Độ sâu chèn ống được chỉ ra là các giá trị tham chiếu và có thể thay đổi một chút tùy thuộc vào loại.

Dữ liệu kỹ thuật chung
Kết nối khí nén, cổng 1	Dây nam R1/8	Dây nam R1/4	Dây nam R3/8	Dây nam R1/2
Thiết kế	Nguyên tắc đẩy kéo
Vị trí gắn	tùy chọn
Loại niêm phong trên nút vít	Lớp phủ
Kích thước danh nghĩa	2.4... 6 mm	2.8... 8.5 mm	4.2... 11 mm	6.3... 13 mm
Độ sâu chèn ống 1)	11.6... 20,7 mm	11.9... 23.4 mm	17... 24,8 mm	20.2... 24,8 mm

1) Độ sâu chèn ống được chỉ ra là các giá trị tham chiếu và có thể thay đổi một chút tùy thuộc vào loại.

Dữ liệu kỹ thuật tổng quát
Kết nối khí nén, cổng 1	Sợi nữ G1/8	Dây nữ G1/4	Dây nữ G3/8	Dây nữ G1/2
Thiết kế	Nguyên tắc đẩy kéo
Vị trí gắn	tùy chọn
Loại niêm phong trên nút vít	Lớp phủ
Kích thước danh nghĩa	2.8... 7 mm	3... 11 mm	5... 11 mm	11... 15 mm

Dữ liệu kỹ thuật tổng quát
Kết nối khí nén, cổng 1	Ách đẩy vào Ø 4 mm	Ách kéo vào Ø 6 mm	Ách đẩy vào Ø 8 mm	Ách đẩy vào Ø 10 mm	Ách đẩy vào Ø 12 mm	Máy kéo vào Ø 16 mm
Thiết kế	Nguyên tắc đẩy kéo
Vị trí gắn	tùy chọn
Kích thước danh nghĩa	2.5 mm	2.3... 4 mm	2.3... 6 mm	3.8... 7.5 mm	3.7... 9 mm	7.8... 11 mm

Kết nối khí nén, cổng 1	Đối với đường ống đường kính ngoài 4 mm	Đối với ống đường kính bên ngoài 6 mm	Đối với đường ống đường kính ngoài 8 mm	Đối với đường ống đường kính ngoài 10 mm	Đối với đường ống đường kính ngoài 12 mm	Đối với đường ống đường kính ngoài 16 mm
Thiết kế	Nguyên tắc đẩy kéo
Vị trí gắn	tùy chọn
Loại niêm phong trên nút vít	️					Lớp phủ
Kích thước danh nghĩa	2.8mm	2.8...4.3mm	2.8...7mm	4.3...9mm	6.2...11mm	13mm

Kết nối khí nén, cổng 2	Đối với ống đường kính bên ngoài 4 mm	Đối với ống đường kính bên ngoài 6 mm	Đối với ống đường kính bên ngoài 8 mm	Đối với đường ống đường kính bên ngoài 10 mm	Đối với đường ống đường kính ngoài 12 mm	Đối với ống đường kính ngoài 16 mm	Đối với ống đường kính bên ngoài 22 mm
Độ sâu chèn ống 1)	14.9 mm	17 mm	18.2 mm	20.7 mm	23.3 mm	24.8 mm	27.54 mm

1) Độ sâu chèn ống được chỉ ra là các giá trị tham chiếu và có thể thay đổi một chút tùy thuộc vào loại.

Điều kiện vận hành và môi trường:

Áp suất hoạt động phạm vi nhiệt độ hoàn chỉnh	-0,95... 6 bar
Áp suất hoạt động phụ thuộc nhiệt độ	-0,95... 14 bar
Lưu ý về áp suất hoạt động	Nước: tối đa 0,6 MPa ở tối đa 50 °C
Phương tiện hoạt động	Không khí nén theo tiêu chuẩn ISO 8573-1:2010 [7:-:-] Nước (lỏng, không băng)
Ghi chú về phương tiện vận hành và thử nghiệm	Hoạt động bôi trơn có thể Nước: G-thread chỉ có thể với vòng niêm phong loại OL như phụ kiện bổ sung
Nhiệt độ môi trường	-10... 80°C
Lớp chống ăn mòn CRC 1)	1 - Năng lực ăn mòn thấp
Phân loại hàng hải	Xem giấy chứng nhận

1) Thông tin thêm www.festo.com/x/topic/kbk

Vật liệu:

Nhà vật liệu	Nhôm anodized, đồng, đúc nickel, PBT
Vòng giải phóng vật liệu	POM
Màu của vòng phóng	Màu xanh
Vật liệu niêm phong ống	NBR
Thành phần kẹp ống vật liệu	Thép không gỉ hợp kim cao
Lưu ý về vật liệu	Phù hợp với RoHS
Vật liệu hạt	Đồng kim cát
Vật liệu cuộn rỗng	Đồng kim cát
Phù hợp phòng sạch, đo theo ISO 1464414 1)	Nhóm 4 theo ISO 14644-1Điều được lắp đặt tĩnh, không có đánh giá có ý nghĩa theo ISO 14644-1

1) Đối với tay nắp đẩy QSH và vòi cắm QSC-...H, không có đánh giá có ý nghĩa theo ISO 14644-1 (các thành phần được lắp đặt tĩnh)

Kích thước:

Festo QS-G3/4-22 QS-1/8-4-I QS-1/8-4-I-100 QS-1/8-6-I QS-1/8-6-I QS Series

Tiêu chuẩn chất lượng:

Công ty cho các sản phẩm là sản phẩm gốc mới, không có sản phẩm cũ và cải tạo, hoặc để lại một giải bổng mười và trả lại toàn bộ số tiền,nhưng người mua do việc mua của chúng tôi lỗi mô hình không chịu trách nhiệm về trả lại, một trong những sản phẩm bán của công ty được hưởng một năm từ ngày vận chuyển đảm bảo chất lượng, theo các tiêu chuẩn chất lượng ban đầu, trong bảo hành với các vấn đề sản phẩm,cần phải được kiểm tra xác nhận bởi nhà sản xuất , nhà cung cấp để được giải quyết, phía nhu cầu do lưu trữ, sử dụng, bảo trì kém gây ra bởi sản phẩm chất lượng thấp hơn, và không đưa ra phản đối.

Các mẫu:

Bạn có thể gửi một mẫu để tùy chỉnh các sản phẩm, chúng tôi có nhiều kỹ sư có thể giúp nó; Nếu bạn muốn một sản phẩm của tôi, nhưng bạn không chắc chắn nếu nó là những gì bạn muốn, vì vậy bạn có thể yêu cầu một mẫu từ tôi,Nó sẽ miễn phí..

Dịch vụ sau bán hàng:

Chúng tôi có thể cung cấp một loạt các dịch vụ sau bán hàng, chẳng hạn như giới thiệu sản phẩm, lắp ráp, gỡ lỗi, hỗ trợ kỹ thuật và vân vân.

Ưu điểm cạnh tranh:

Các tính năng sản phẩm của chúng tôi:	Bảo hành dịch vụ của chúng tôi:
1) Giá cạnh tranh	1) Trả lời nhanh chóng (Trả lời trong 24 giờ)
2) Chất lượng tốt	2) Các mẫu miễn phí (Khách hàng trả chi phí giao hàng)
3) Bao bì chuyên nghiệp	4) Bảo hành 1 năm
4) Sản xuất theo hướng dẫn của khách hàng	5) Hình ảnh / video có sẵn trong quá trình sản xuất.
5) Không có sự chậm trễ vận chuyển	6) Kiểm tra tải, và gửi ảnh tải trước khi vận chuyển.
