Tokyo KEIKI TOKIMEC Các van điều khiển hướng vận hành bằng điện điện DG4V-3

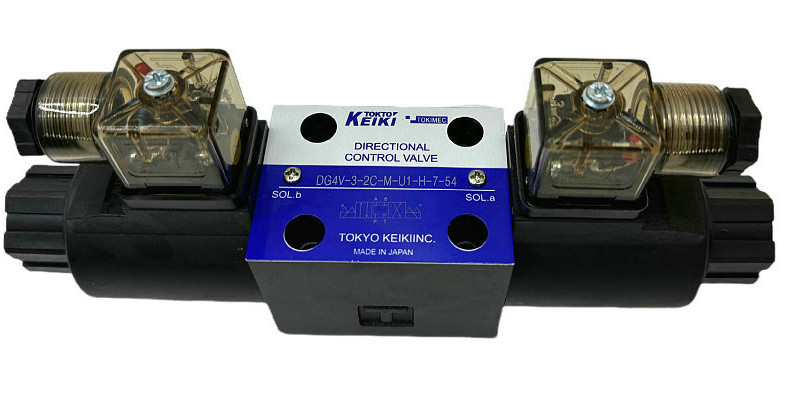

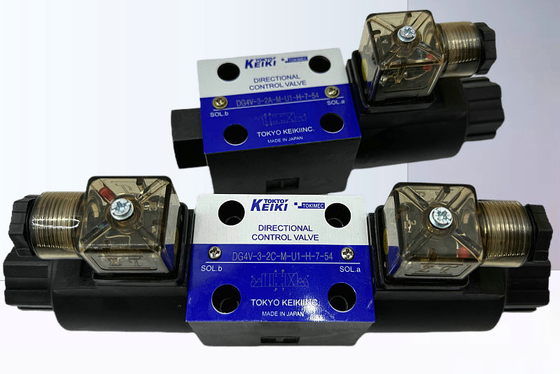

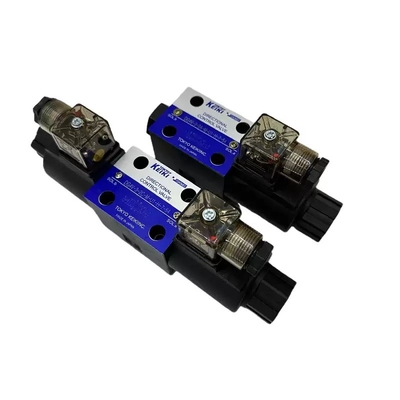

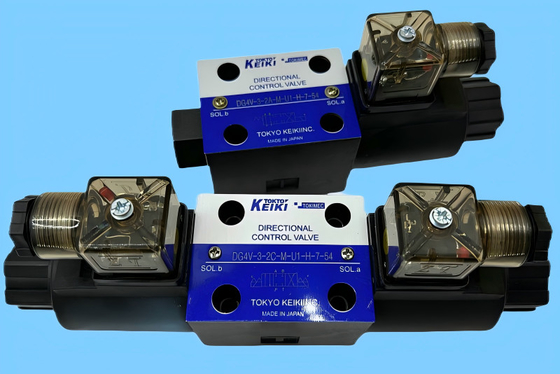

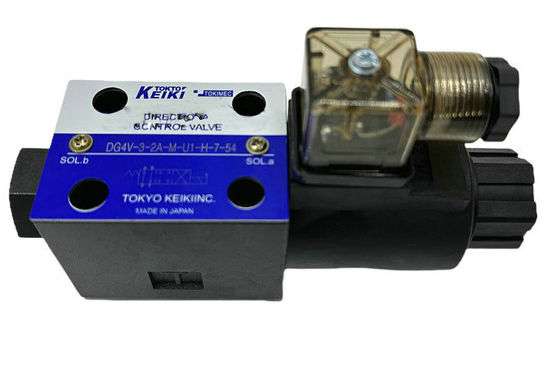

Tokyo KEIKI TOKIMEC Solenoid Operated Directional Control Valves DG4V-3

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Nhật Bản
Hàng hiệu:	TOKIMEC
Số mô hình:	DG4V-3-2A DG4V-3-2N DG4V-3-2C DG4V-3-6C DG4V-3-8C DG4V-5

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	45-168USD
chi tiết đóng gói:	túi poly, hộp, thùng carton, pallet
Thời gian giao hàng:	3-12 ngày làm việc
Điều khoản thanh toán:	T/T, Western Union, MoneyGram, PayPal
Khả năng cung cấp:	500 chiếc mỗi tuần

Tiếp xúc

Chi tiết sản phẩm

Áp lực tối đa:	35MPa	Áp suất quay cổng bồn chứa được phép:	20. 6MPa
Loại cuộn dây:	D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V	Chấm dứt:	DG: DIN43650 DL: Dây dẫn(2)
Lớp cách nhiệt:	H 180°C	Điện áp:	90 %V ở điện áp định danh
Tiêu thụ năng lượng:	DC 28-31W AC: 19-26W	Chất lỏng-Nhiệt độ:	-40-120oC
Làm nổi bật:	van điều khiển theo hướng chạy bằng điện điện , van điều khiển hướng điện điện lực thủy lực , Van điều khiển hướng điện điện tử

Tokyo KEIKI TOKIMEC Các van điều khiển hướng chạy bằng điện cực DG4V-3

Mô hình:

DG4V-3-2A

DG4V-3-2N

DG4V-3-2C

DG4V-3-6C

DG4V-3-8C

DG4V-5

Mã mẫu	Max. áp suất làm việc MPa	Max. Dòng chảy L/min	Áp suất quay cổng bể chứa được phép MPa	Tần số chuyển đổi tối đa (cls/min)			Trọng lượng kg
				AC	DC	Chuyển đổi AC/DC	Máy điện đơn		Động cơ điện tử đôi
DG4V-3	35	Xem "Thời điểm áp suất-dòng chảy"	20. 6	300	300	120	AC	DC	AC	DC
							1.5	1. 6	1.8	2.0

Áp suất làm việc tối đa: 35MPa

Áp suất quay cổng bồn chứa được phép: 20, 6MPa

Tiêu thụ năng lượng: DC 28-31W AC: 19-26W

Lớp cách nhiệt: H 180°C

Các giá trị dòng điện và tiêu thụ điện thay đổi theo điều kiện nhiệt độ.

Trong loại chuyển đổi AC / DC, điện AC được sử dụng để kích hoạt điện điện đồng bằng bộ chỉnh sửa tích hợp và nó đi kèm với các đặc điểm đặc trưng của điện điện bv pc,Điều này có nghĩa là các mặt hàng cũng cho các pe solenoids cũng cho dòng chảy tối đa..

Hãy tham khảo Tokyo Keiki để biết chi tiết về điện điện cho các điện áp cung cấp không được liệt kê ở trên.

Định hướng lắp đặt

Để đảm bảo chuyển đổi an toàn của không có loại giọt khép

van, van gắn để trục cuộn là ngang. có

Không có giới hạn về tư thế gắn máy cho các cuộn/bút khác

sắp xếp.

Năng lượng điện tử

Luôn đảm bảo rằng một bên của điện điện được khử năng lượng

Đối với mùa xuân tập trung

và van dịch chuyển mùa xuân, điện điện phải được liên tục

Khả năng chuyển đổi năng lượng

Solenoid sẽ làm cho cuộn quay trở lại vị trí được quy định

Đối với các loại van không có dây chuyền, cuộn

sẽ được duy trì trong vị trí chuyển đổi bởi các giải phóng nhưng để

đảm bảo chuyển mạch chắc chắn, điện điện phải được cung cấp năng lượng

trong hơn 0,1 giây.

Đường ống dẫn cảng

Ngăn ngừa áp suất bất thường vượt quá mức cho phép

Đánh giá áp suất ngược từ được tạo ra trong cổng T.

là loại armature ướt vì vậy đảm bảo rằng van luôn luôn được lấp đầy

với dầu.

Sử dụng van hai chiều và ba chiều

van được thiết kế như là bốn chiều và lưu lượng tối đa được giới hạn khi

sử dụng như van hai hoặc ba chiều.

chi tiết.

Thời gian dài năng lượng điện điện

Cẩn thận nên được trả như thời gian dài của solenoid

năng lượng ở áp suất cao có thể gây ra cuộn dán và

trục trặc chuyển đổi.

Các trục trặc do áp suất tăng cao

Tránh kết hợp dòng chảy của các đường dẫn bể có xu hướng tăng

áp lực. áp lực gia tăng trong cổng T có thể dẫn đến cuộn

không có van loại phun

dễ bị trục trặc như vậy trong quá trình khử năng lượng.

Hoạt động bằng tay

Để chuyển đổi bằng tay, nhấn phím thay thế bằng tay.

nhận thức được rằng lực kích hoạt tăng lên với lưng cao hơn

áp lực. (xem biểu đồ)

1 Lỏng thủy lực

Bỏ qua: chất lỏng dựa trên dầu khoáng, chất lỏng dựa trên nước-glycol

F3: Phosphate ester

2 Van điều khiển hướng chạy bằng điện điện (đẹp đệm)

Loại nước ướt

3 Kích thước gắn:31S0 4401-03

5 Định dạng cuộn/tuyệt

A: Xuân chuyển hướng, loại A (2 vị trí, điện điện đơn)

B: Xuôi, loại B (2 vị trí, một điện điện)

C: Loại xoắn trung tâm (3 vị trí, điện điện kép)

N: Không có loại giàn (2 vị trí, dây điện gấp đôi)

6 Cấu hình tập hợp điện lực (đối với các bộ xuân, loại A và E)

Bỏ qua: tiêu chuẩn (được cấp năng lượng: P đến B, A đến T)

L: Xây dựng tay trái (được cấp năng lượng: P đến A, B đến T)

7 Hệ thống dây điện

P: Điện điện cắm, hộp ống dẫn, G 1/2

U: DIN43650 kết nối, Pg.11

KU: Sợi dây bay (chiều dài dây chì tiêu chuẩn 350 mm,

DC 12 V, 24 V chỉ)

8 Phụ kiện điện

Bỏ qua: không có phụ kiện (đường dây điện P, KU) và

cho không có kết nối (cáp điện U)

1: Các bộ kết nối không có phụ kiện (cáp điện U)

2: Với đèn chỉ số (tiêu chuẩn AC)

4: Với máy nén điện (cáp điện KU, điện điện chậm)

7: Với đèn chỉ số và máy nén điện áp (tiêu chuẩn DC)

9: Đường thẳng điện tử ADC (tắt năng lượng điện tử nhanh), đèn chỉ số và máy ức chế điện giật

12:Điều chỉnh điện điện tử ADC (tắt điện từ điện tử chậm), đèn chỉ số và máy ức chế điện giật
