Name: Ventil điều khiển hướng vận hành bằng điện cực thủy lực SWH-G02 của Northman
Brand: FLY AUTOMATION
SKU: SWH-G02-B2 SWH-G02-C2 SWH-G02-C3 SWH-G02-C4 SWH-G02-C6 SWH-G02-D2
Price: 45.00 USD
Availability: InStock

Nhà Sản phẩm Linh kiện hệ thống thủy lực

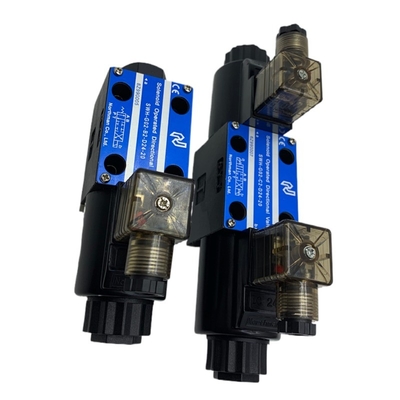

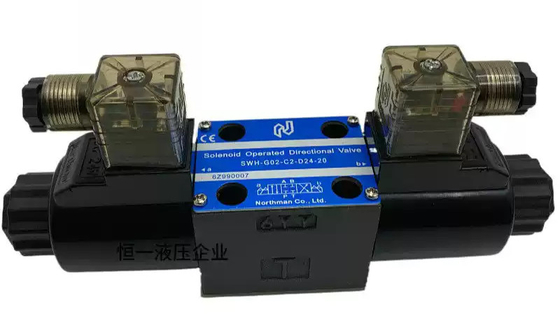

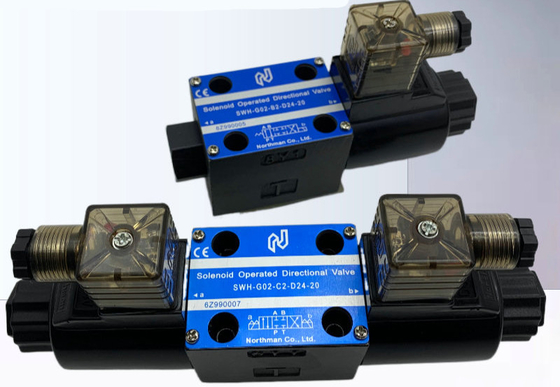

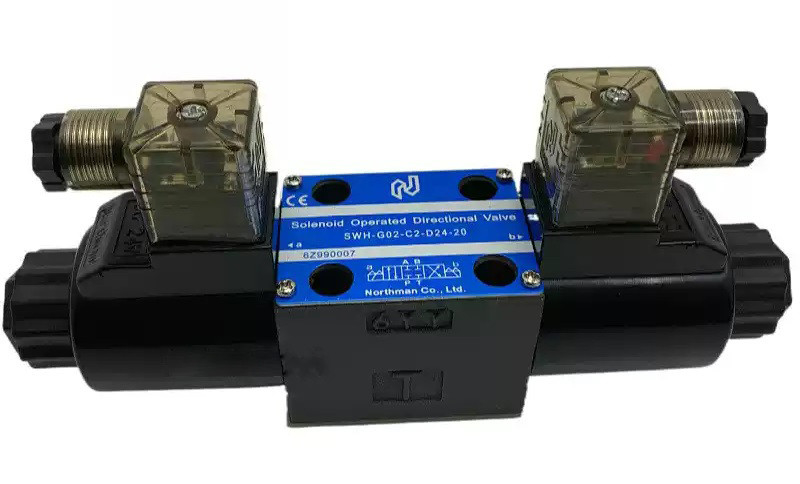

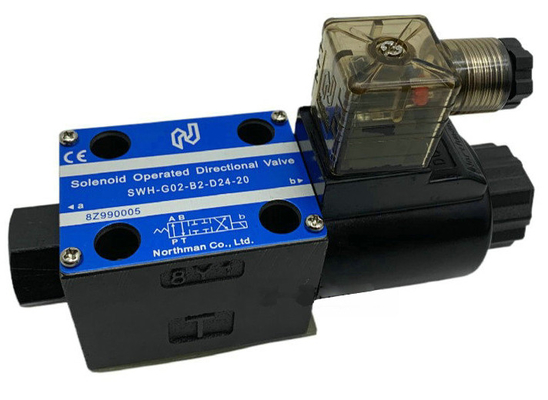

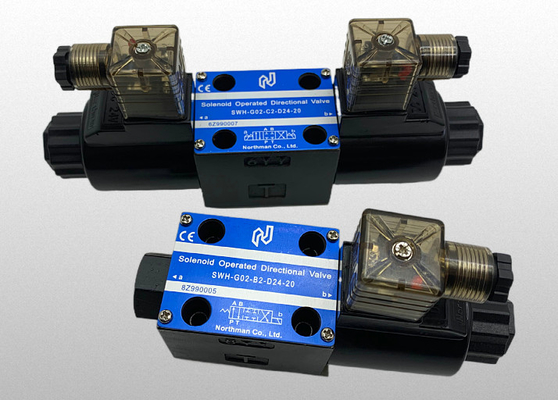

Ventil điều khiển hướng vận hành bằng điện cực thủy lực SWH-G02 của Northman

Northman SWH-G02 Hydraulic Solenoid Operated Directional Control Valve

Thông tin chi tiết sản phẩm:

Nguồn gốc:	trung quốc đài loan
Hàng hiệu:	Northman
Số mô hình:	SWH-G02-B2 SWH-G02-C2 SWH-G02-C3 SWH-G02-C4 SWH-G02-C6 SWH-G02-D2

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	35-55USD
chi tiết đóng gói:	túi poly, hộp, thùng carton, pallet
Thời gian giao hàng:	3-12 ngày làm việc
Điều khoản thanh toán:	T/T, Western Union, MoneyGram, PayPal
Khả năng cung cấp:	500 chiếc mỗi tuần

Tiếp xúc

Chi tiết sản phẩm

Điện áp:	DC24V AC220V	Áp suất vận hành tối đa:	THANH 310 (4500 PSI)
Vật liệu cơ thể:	Thép carbon	Tỷ lệ dòng chảy:	30 vòng/phút(8 GPM)
Độ nhớt:	35 cSt ((175 SSU)	chịu được điện áp:	1500 v/s
Lớp bảo vệ:	IP65	Phạm vi nhiệt độ:	-25° C đến +90° C (-13° F đến +194° F)
Chất lỏng thủy lực:	Dầu khoáng, độ nhớt 10 - 400 cST	Lọc đề xuất:	25 micron
Làm nổi bật:	Đèn kiểm soát hướng được vận hành bằng ống dẫn thủy lực , đèn kiểm soát hướng của van Northman

Ventil điều khiển hướng chạy bằng điện điện thủy lực dòng Northman SWH-G02

SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2

Các đặc điểm

• Phòng chống thép hoạt động trong hệ thống dầu.

• Máy điện giáp ướt loại bỏ niêm phong pin, do đó không bị mòn niêm phong hoặc rò rỉ để kéo dài tuổi thọ van.

• Các cuộn được đúc để có tính cách nhiệt tối đa, không bị ẩm và bụi bẩn.

• Máy điện nối, để dễ bảo trì.

• Tất cả các cuộn và thân xe đều có thể thay thế nhau, đơn giản hóa bảo trì.

• Đèn báo hiệu và bộ màn trói là tiêu chuẩn.

• Áp suất cao, dòng chảy cao và giảm áp suất thấp.

• Máy cuộn được thiết kế đặc biệt, cân bằng cho phép lực di chuyển thích hợp, cho độ tin cậy tối đa và tuổi thọ dài.

• Các bộ niêm phong Viton có sẵn cho các chất lỏng chống cháy.

Áp suất hoạt động tối đa: 310 BAR (4500 PSI)

Khả năng dòng chảy: 63 LPM (16.8 GPM) MAX - Tùy thuộc vào loại cuộn

Áp lực ngược đường bể tối đa: 138 BAR (2000 PSI)

Tần số hoạt động tối đa: 300 CPM

Nên lọc: 25 MICRON

Các chất lỏng thủy lực: Dầu khoáng chất, độ nhớt 10 - 400 cST

Phạm vi nhiệt độ: -25° C đến +90° C (-13° F đến +194° F)

Dữ liệu kỹ thuật:

• Solenoid có thể được sử dụng trong phạm vi -10% đến +10% điện áp định số của cuộn dây.

• Chống điện áp 1500 v/s.

• Kháng cách nhiệt trên 100mQ

• Phù hợp với xếp hạng IP65

• Một tín hiệu tạm thời khoảng 0,1 giây được yêu cầu để chuyển động chuyển động.

Các phụ kiện:

• Bộ đệm lắp đặt được cung cấp với vít nắp đầu ổ cắm van

(# 10-24UNCx1-3/4"L 4 bộ) cho xoắn rút 50-70 kgf-cm (43.3-60.6 lb-in).

• O-Ring AS568-012 4 bộ.

Đường cong giảm áp suất và hiệu suất

Hệ thống thử nghiệm

1. Kiểm tra van

2- Bơm.

3- Cảm biến áp suất.

4. Bộ cảm biến dòng chảy

5. Valve cứu trợ

6. Áo phun ga

Hệ thống thử nghiệm

1. Kiểm tra van

2- Bơm.

3- Cảm biến áp suất.

4. Bộ cảm biến dòng chảy

5. Valve cứu trợ

6. Áo phun ga

Điều kiện thử nghiệm

Áp lực: 138 BAR (2000PSI)

Tỷ lệ dòng chảy: 30 LPM ((8 GPM)

Độ nhớt: 35 cSt ((175 SSU)

Các đặc điểm

• ức chế điện áp giật.

• Loại bỏ các tia lửa giữa các liên lạc relé.

• Mở rộng tuổi thọ của tiếp xúc relé.

Hậu quả

• Cải thiện độ tin cậy của hệ tiếp xúc điều khiển.

• Mở rộng tuổi thọ của các bộ chuyển tiếp thông thường.

• Có thể vận hành bằng một rơle nhỏ.

• Máy điều chỉnh RAC tích hợp mô hình DC loại bỏ tia lửa tại liên lạc tiếp xúc điều khiển. Nó có thể được điều khiển trực tiếp bằng PLC (điều khiển logic có thể lập trình).

Ventil điều khiển hướng vận hành bằng điện cực thủy lực SWH-G02 của Northman

Mô hình và trọng lượng
Mô hình	Trọng lượng	Mô hình	Trọng lượng
Mô hình	kg ((lb)	Mô hình	kg ((lb)
SWH-G02-C -A-10-*	1.9(4.18)	SWH-G02-C -A *-20-	1.9(4.18)
SWH-G02-B - A-10-*	1.6 ((3.52)	SWH-G02-B- A*-20-	1.5(3.3)
SWH-G02-C- D/R-10-*	2.0(4.4)	SWH-G02-C - D/R *20-	2.0(4.4)
SWH-G02-B- D/R-10-**	1.6 ((3.52)	SWH-G02-B - D/R *-20-	1.6 ((3.52)
SWH-G02-D - A -10-*	1.9(4.18)	SWH-G02-D- A *-20-	1.9(4.18)
SWH-G02-D-D/R -10-*	1.9(4.18)	SWH-G02-D - D/R * -20-	1.9(4.18)

Ventil điều khiển hướng vận hành bằng điện cực thủy lực SWH-G02 của Northman
