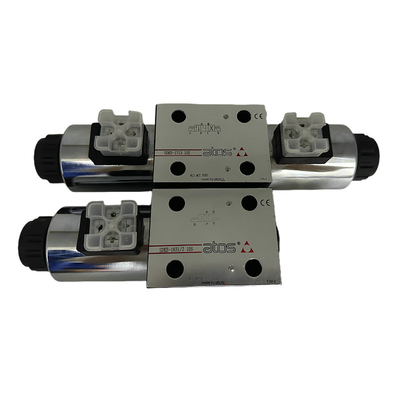

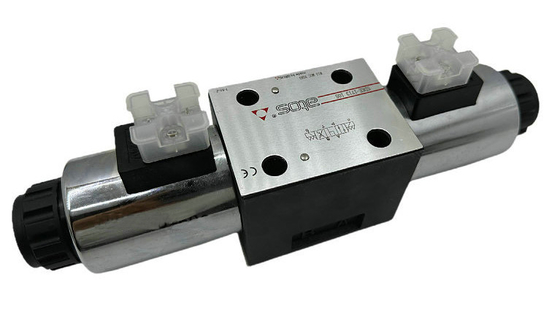

Name: ATOS trực tiếp vận hành van hướng điện cực kép SDKE-1711 10S SDKE-1716 10S
Brand: FLY AUTOMATION
SKU: SDKE-1713 10S SDKE-1751/2 10S SDKE-1711 10S SDKE-1715 10S SDKE-1710 10S SDKE-1716 10S SDKE-1714 10S
Price: 106.00 USD
Availability: InStock

Nhà Sản phẩm Linh kiện hệ thống thủy lực

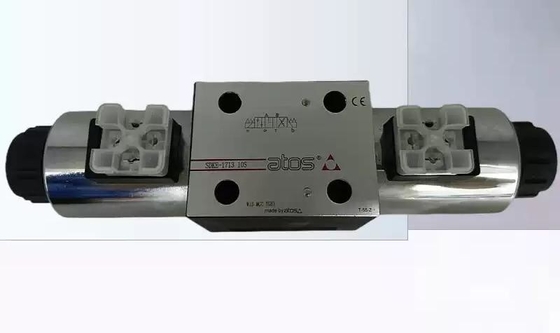

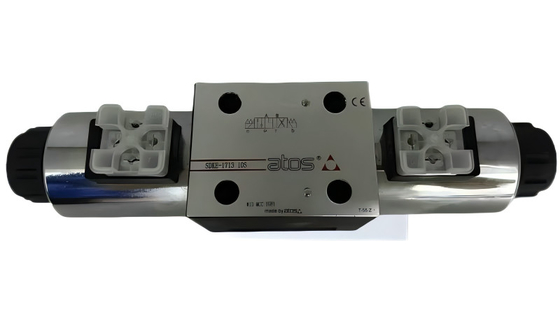

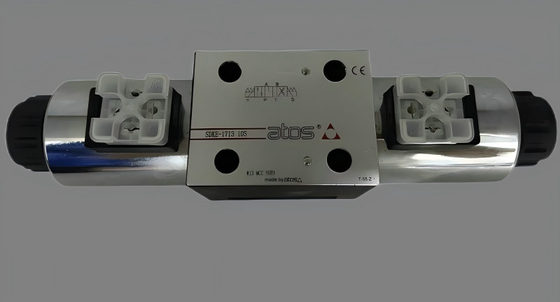

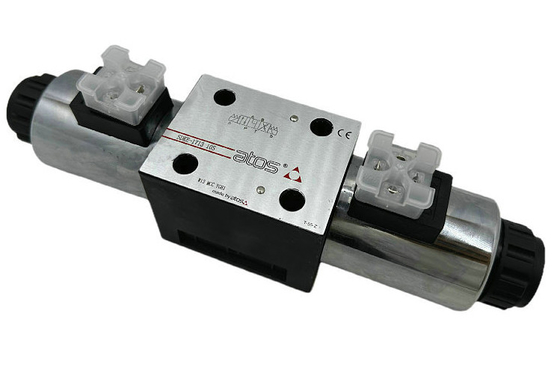

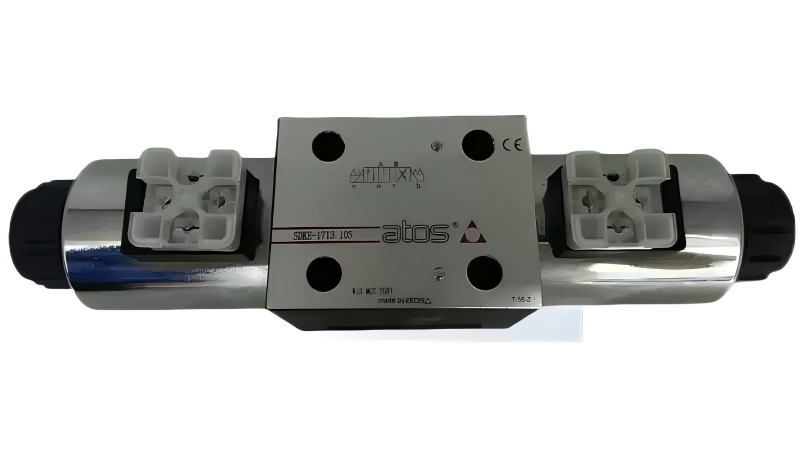

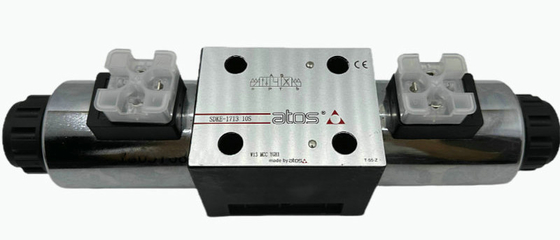

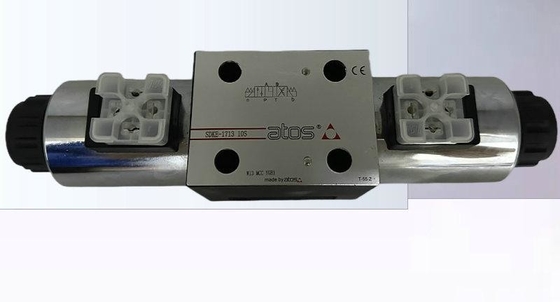

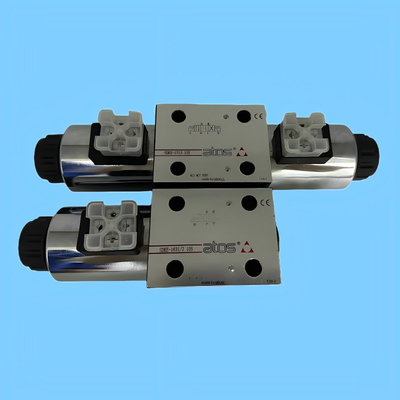

ATOS trực tiếp vận hành van hướng điện cực kép SDKE-1711 10S SDKE-1716 10S

ATOS Direct Operated Double Solenoid Directional Valves SDKE-1711 10S SDKE-1716 10S

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Ý Trung Quốc
Hàng hiệu:	ATOS
Số mô hình:	SDKE-1713 10S SDKE-1751/2 10S SDKE-1711 10S SDKE-1715 10S SDKE-1710 10S SDKE-1716 10S SDKE-1714 10S

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	45-168USD
chi tiết đóng gói:	túi poly, hộp, thùng carton, pallet
Thời gian giao hàng:	3-12 ngày làm việc
Điều khoản thanh toán:	T/T, Western Union, MoneyGram, PayPal
Khả năng cung cấp:	500 chiếc mỗi tuần

Tiếp xúc

Chi tiết sản phẩm

Áp lực tối đa:	35MPa	Áp suất quay cổng bồn chứa được phép:	20. 6MPa
Loại cuộn dây:	D24:DC24V A24:AC24V A11: AC110V A38:AC380V RA1:AC110V RA2:AC220V D12: DC12V A22:AC220V	Chấm dứt:	DG: DIN43650 DL: Dây dẫn(2)
Lớp cách nhiệt:	H 180°C	Điện áp:	90 %V ở điện áp định danh
Tiêu thụ năng lượng:	DC 28-31W AC: 19-26W	Chất lỏng-Nhiệt độ:	-40-120oC
Bề mặt gắn:	ISO 4401 kích thước 10	Mức độ bảo vệ theo DIN EN 60529:	IP65
Làm nổi bật:	Ventil hướng điện điện cực hai hoạt động trực tiếp , Các van hướng điện điện lực 35Mpa , Van điều khiển hướng hoạt động bằng điện điện ATOS

ATOS trực tiếp vận hành van hướng điện cực kép SDKE-1711 10S SDKE-1716 10S

Mã đơn hàng:

SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S

Bề mặt gắn: ISO 4401 kích thước 10

Dòng chảy tối đa: 150 l/min

Áp suất tối đa: 350 bar

Lớp cách nhiệt: H (180 °C) cho cuộn dây DC F (155 °C) cho cuộn dây AC

Mức độ bảo vệ theo DIN EN 60529: IP65

Nhân tố thuế tương đối: 100%

Nhiệt độ xung quanh:Tiêu chuẩn thực hiện = -30 °C + 70 °C / tùy chọn PE = -20 °C- + 70 °C / tùy chọn BT = -40 °C- + 70 °C

Áp suất hoạt động: Cổng P,A,B: 350 bar; Cổng T210 bar cho phiên bản DC (250 bar với tùy chọn M); 160 bar cho phiên bản AC

Dòng chảy tối đa: 150 l/min, xem giới hạn hoạt động tại phần

Chống cháy với nước: NBR, HNBR HFC

Vị trí / vị trí lắp ráp	Bất kỳ vị trí nào cho tất cả các van ngoại trừ loại 170* (không có suối) phải được cài đặt với trục theo chiều ngang nếu được vận hành bằng xung
Xét bề mặt của tấm phụ	Chỉ số thô Ra 0,4 - tỷ lệ phẳng 0,01/100 (ISO 1101)
Giá trị MTTFd theo EN ISO 13849	150 năm, để biết thêm chi tiết xem bảng kỹ thuật P007
Nhiệt độ môi trường	Thực hiện tiêu chuẩn = -30 °C + 70 °C / tùy chọn PE = -20 °C- + 70 °C / tùy chọn BT = -40 °C- + 70 °C
Các niêm phong, nhiệt độ chất lỏng được khuyến cáo	Các niêm phong NBR (tiêu chuẩn) = -20C + + 80C, với chất lỏng thủy lực HFC = -20C + 50C Các niêm phong FKM (/ tùy chọn PE) = -20°C + + 80C Các niêm phong HNBR (/ tùy chọn BT) = -40°C - + 60°C, với chất lỏng thủy lực HFC = -40°C đến + 50°C
Độ nhớt khuyến cáo	15-100 mm2/s - phạm vi tối đa cho phép 2,8 + 500 mm2/s
Mức độ ô nhiễm tối đa trong chất lỏng	IS04406 lớp 20/18/15 NAS1638 lớp 9, xem thêm phần fliter tại www.atos.com hoặc KTF Ccatalog
Dầu thủy lực	Loại niêm phong phù hợp	Phân loại	Tiêu chuẩn tham khảo
Dầu khoáng	NBR, FKM, HNBR	HL, HLP, HLPD, HVLP	DIN 51524
Chống cháy mà không cần nước	FKM	HFDU, HFDR	ISO 12922
Chống lửa với nước	NBR, HNBR	HFC
Hướng dòng chảy	Như thể hiện trong các biểu tượng của bảng
Áp suất hoạt động	Cổng P,A,B: 350 bar; Cổng T210 bar cho phiên bản DC (250 bar với tùy chọn M); 160 bar cho phiên bản AC
Dòng lượng	Xem sơ đồ Q/Ap tại phần
Dòng chảy tối đa	150 l/min, xem giới hạn hoạt động tại phần

ATOS trực tiếp vận hành van hướng điện cực kép SDKE-1711 10S SDKE-1716 10S

Loại cuộn dây, hai hoặc ba vị trí van hoạt động trực tiếp với dây điện sợi.

Solenoid được sản xuất bởi:

• ống vít kiểu ướt, khác nhau cho nguồn cung cấp điện AC và DC, với tích hợp

Đinh ghi đè tay

• cuộn dây thay đổi, đặc biệt cho nguồn cung cấp điện AC hoặc DC, dễ thay thế

không có công cụ - xem phần 5 về điện áp có sẵn

Bảo vệ cuộn dây tiêu chuẩn IP65.

Ống cuộn tùy chọn có sẵn với IP67 AMP Junior Timer, Deutsch, dây chì

kết nối (các tùy chọn XJ, XK, XS) hoặc với chứng nhận tiêu chuẩn Bắc Mỹ

CURUS, không có đầu nối (tùy chọn XUL).

Một loạt các cuộn có thể thay thế, xem phần 2.

Cơ thể van là loại 3 buồng được làm bằng đúc vỏ với rộng

các đường đi bên trong đảm bảo giảm áp suất thấp
